產品介紹

數據采集儀VIEW210產品說明書下載

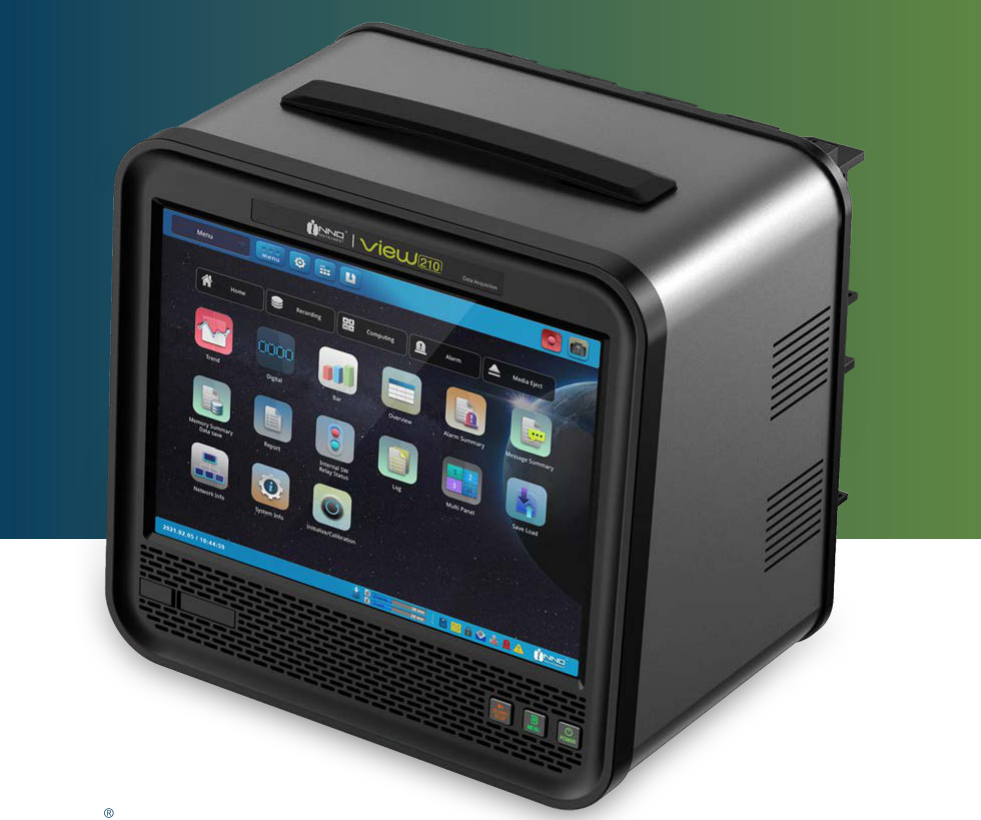

數據采集儀VIEW210概述

VIEW210數據采集儀是將采集的數據、運算數據以時 間為基軸記錄在儀器內部的存儲系統中，減少消耗紙 張、筆墨等常用的記錄設施。
記錄在儀器內部的存儲數據，通過運算、模擬后顯示 在液晶屏上。在液晶屏屏幕上，可以將記錄數據以趨 勢、數字、棒圖、報警列表等多種形式來顯示。

• 多種數據采集對象： 靈活應用于多種作業場合
• 多畫面顯示： 可以顯示多種數據類型
• 數據記錄： 便于用戶查看并分析
• 安全功能： 限定儀器操作，保證儀器的安全使用
• 觸屏設計及手寫功能： 操作便捷，數據使用更靈活
• 人機交互： 簡單直接，強易用性

數據采集儀VIEW210功能優勢和特點

• 可擴展的模塊化構造
  用戶可自由選擇各種輸入/輸出模塊來擴展I/O通道，I/O端 子可拆卸，由M3螺絲端子和壓接端子連接安裝。高靈活性的 設計允許用戶任意添加或移除模塊。
• 支持多通道數據測量和記錄
  多種通道設置獨立選擇，最多支持100個通道輸入，最多支 持260個通道記錄。
• 人性化用戶界面
  采用12.1英寸高分辨率觸摸顯示屏，人性化UI交互界面更加 直觀、簡單，屏幕間切換方便。
• 手寫輸入功能
  支持觸摸及手寫輸入操作，可以用手寫筆或指尖在波形區域 畫圖或輸入文字，并可以指定輸入的顏色和線的粗細。功能 模塊設計明朗、便于用戶直觀操作。
• 智能化操作界面
  測量過程中也可以滑動或拖拽數據，以便無縫顯示歷史趨 勢。可上下左右拖動數值顯示部分，任意更改其位置，以及移 動標尺查看詳情。
• 多屏顯示監控畫面
  可將畫面顯示分割為2~6個部分，分別排列在屏幕上，這2~6 個部分都有9種格式可供選擇，最多可保存10張自定義畫 面。

• 使用鼠標和鍵盤操作屏幕
  通過前后面板的USB接口連接鼠標和鍵盤，可以進行屏幕操 作(文字輸入等)。同時使用USB存儲器，可以保存數據并輕 松傳輸至電腦。
• 大容量存儲及打印輸出功能
  VIEW210可對測試和運算數據進行實時存儲，儀器內部存儲 空間為16GB。同時VIEW210可通過LAN口連接打印機以便 進行現場打印。無需連接電腦，可直接通過儀器打印輸出報 表和屏幕截圖。
• 主網絡功能
  用戶可通過FTP服務器功能從計算機訪問、傳輸測量數據文 件。同時支持電子郵件發送、時間同步(SNTP)、網絡自動設 置(DHCP)、FTP客戶端功能。
• 安全操作
  數字證書管理功能保障網絡信息安全，多用戶登錄和權限管 理保障了用戶操作和數據安全性。

數據采集儀VIEW210應用案例

環境試驗設備的數據采集

測量環境試驗數據，以簡潔易懂的方式顯示并記錄多種數 據。多種輸入類型可供選擇，自動計算出干球溫度和濕球的 相對溫度。運算結果能夠與溫度及其他參數(如壓力)混合 記錄。

藥品食品的滅菌工程管理(滅菌數據的采集)

通過運算功能可以記錄殺菌處理過程中的數據。根據加熱溫 度自動算出F0值，運算結果與加熱溫度和其他參數(藥品/食 品溫度、壓力等)混合記錄。

包線過程的管理(電線溫度和外徑的數據采集)

測量并同時顯示電線制造的包線過程的外徑和溫度,以監測 絕緣質量。多種輸入方式可供選擇；同時顯示現場溫度和電
線外徑，監測其相關數據；監測和記錄外徑、溫度、及異常發 生時的報警。

型號和規格代碼

名稱	型號	說明
主機	VIEW210	數據采集儀主機
選配模塊 (數字I/O)	RDI	數字輸入模塊
	RDO	數字輸出模塊
	RDIO	數字輸入輸出模塊
選配模塊 (模擬輸入)	RAI-SR-P	AI通用
	RAI-ER-P	AI電磁繼電器
標配附件	NX-COVER	防塵罩
